Восстановление железобетонных конструкций
Технологическая карта восстановления разрушенного защитного слояжелезобетонных
конструкций, находящихся в зоне переменного уровня воды
|
№
|
Наименование операции
|
Выполняемые
действия, требования
|
|
1
|
2
|
3
|
|
1
|
Подготовка поверхности
|
Провести визуальную и инструментальную оценку дефектных участков бетона (напорных стен, бычков и т.д.) для расчета необходимого количества ремонтных материалов «Скрепа М500 Ремонтная» и «Пенетрон».
Очистить поврежденные участки от слабого бетона, нефтепродуктов, продуктов биологического происхождения и других материалов, препятствующих адгезии материала «Скрепа М500 Ремонтная» с поверхностью ремонтируемого бетона. При оголении арматурных стержней удалить бетон вокруг них не менее чем на 10 мм.
|
|

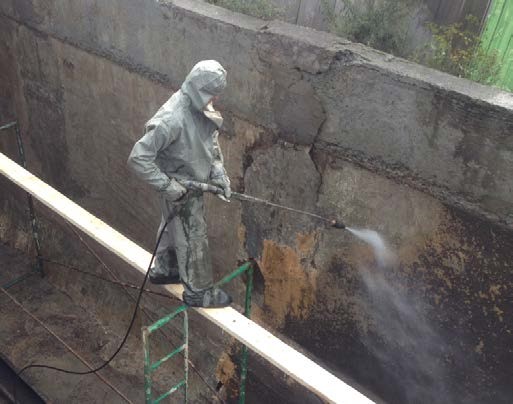

Очистка поверхности

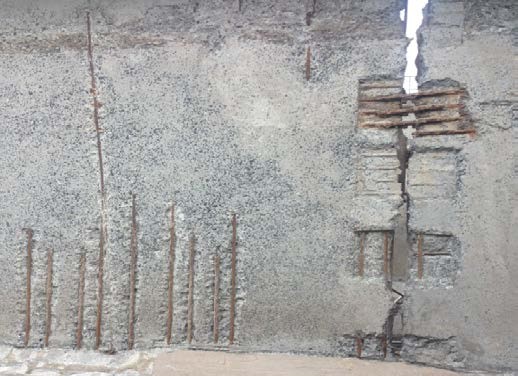

Удаление структурно непрочного бетона и бетона вокруг
арматурных стержней
|
|
2
|
Очистка арматуры
|
Очистить арматуру от следов коррозии до степени 2 по ГОСТ 9.402-2004. Рекомендуется использовать пескоструйную очистку. При необходимости произвести замену арматуры.
|
|

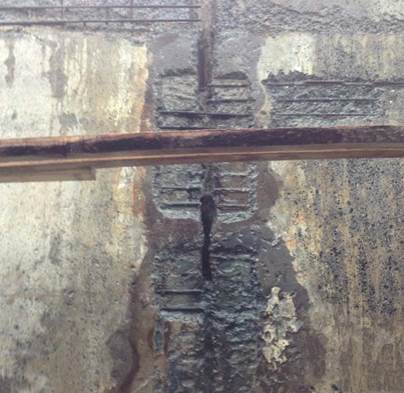

Состояние арматуры в конструкциях
|
|
3
|
Нанесение ремонтной смеси
|
Ремонтные работы следует выполнять при температуре не ниже + 5°С.
Перед нанесением растворной смеси «Скрепа М500 Ремонтная» бетонную поверхность ремонтируемого участка следует обильно увлажнить. В зависимости от объемов работ, растворную смесь «Скрепа М500 Ремонтная» можно наносить с помощью мастерка, резиновой терки вручную или методом мокрого торкретирования. Оптимальная толщина слоя наносимого материала составляет 5 – 50 мм. Последующие слои допускается наносить через 3 – 4 часа.
|
|
4
|
Гидроизоляция
технологических
швов
|
Все технологические швы, а также примыкания раствора «Скрепа М500 Ремонтная» к бетону изолировать с помощью сухих смесей «Пенетрон» и «Пенекрит».
|
|
5
|
Уход за обработанной поверхностью
|
Обработанную поверхность следует защищать от механических воздействий и отрицательных температур в течение трех суток. Следить за тем, чтобы обработанная поверхность в течение этого времени оставалась влажной. Используются следующие способы увлажнения: водное распыление или укрытие бетонной поверхности влагонепроницаемой пленкой
|
Восстановление структурно поврежденного железобетона: 1 – железобетонная конструкция; 2 – грань конструкции до разрушения; 3 –арматура; 4 – «Скрепа М500 Ремонтная».
Перед восстановлением структурно поврежденного бетона на участках непосредственного воздействия зоны переменного уровня воды необходимо:
- разработать и согласовать со службой эксплуатации гидросооружения специальный проект производства ремонтных работ в зоне переменного уровня воды;
- при отсутствии возможности поддержания уровня воды ниже отметки разрушенного бетона работы выполнять с использованием кессонных камер, которые крепятся к стенкам конструкций

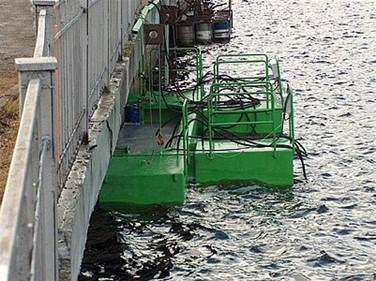

Металлическая кессонная камера для ремонта структурно поврежденного бетона зоне переменного уровня воды
|
