Заполнение пустот, полостей и трещин в железобетонных конструкциях
При выполнении ремонтных
работ в водосбросных и транспортных туннелях, водопроводных трактах зданий ГЭС
и ГАЭС, кабельных туннелях и других конструкциях гидросооружений возникает
необходимость заполнения обнаруженных пустот, полостей и трещин. Данный вид
работ производится различными материалами, выпускаемыми ЗАО «Группа Компаний «
Пенетрон-Россия», в зависимости от конкретного случая.
Технологическая картазаполнения пустот, полостей итерщин
|
№
|
Наименование операции
|
Выполняемые
действия, требования
|
|
1
|
2
|
3
|
|
1
|
Установка инъекторов
|

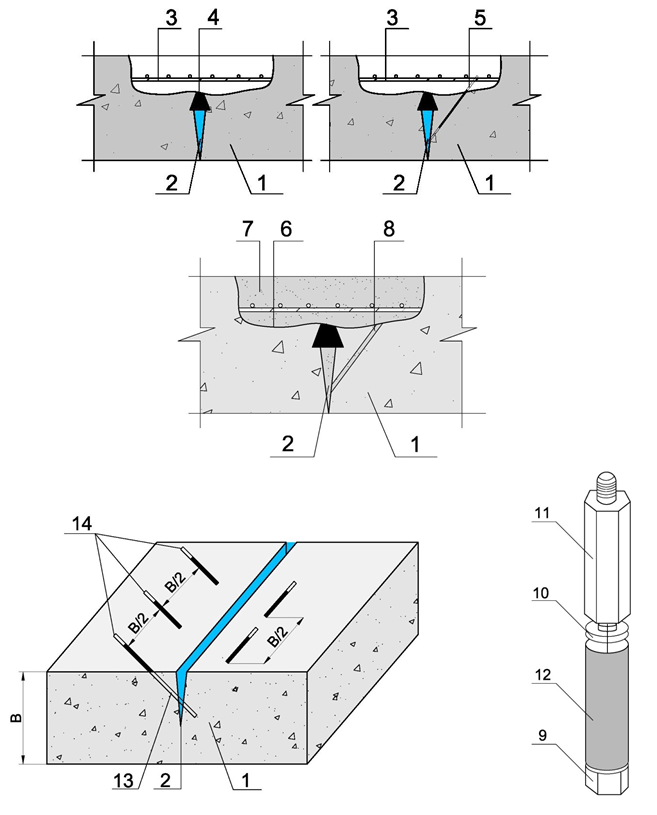

Пробурить шпуры в выявленную полость в бетоне с шагом 100 – 150 мм друг от друга.
При заполнении трещины пробурить шпуры под углом 45º в шахматном порядке с обеих сторон от трещины с шагом, равным половине толщины конструкции. Шпуры должны пересекать трещину в середине толщины конструкции.Шпуры необходимо продуть сжатым воздухом или промыть водой под давлением, после чего произвести монтаж инъектора.
|
|

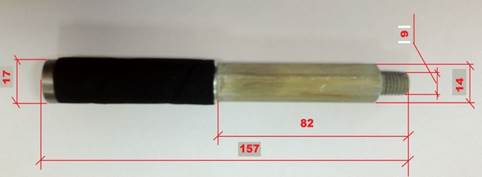

Инъектор
|
|
2
|
Устранение напорных течей
(данный вид работ выполняется при необходимости)
|
|
|
2
|
Подготовка оборудования для инъектирования
|
Для инъектирования растворной смеси «Скрепа
М600 Инъекционная» необходимо использовать ручной поршневой насос НДМ20.
Перед проведением инъекционных работ следует проверить работоспособность
насоса путем прокачивания через него воды.
|
|
|

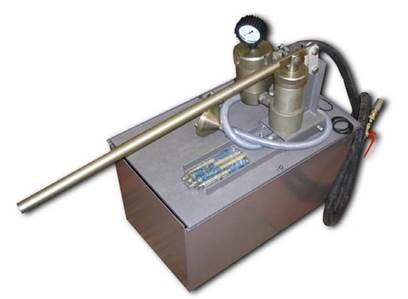

Насос НДМ-20
|
|
3
|
Выполнение
инъкционных работ
|
Приготовить растворную смесь «Скрепа М600 Инъекционная».
Начать процесс инъектирования и производить его до тех пор, пока не произойдет резкого повышения давления в системе, или давление долгое время (2-3 минуты) не повышается, либо пока инъекционная смесь не начнет вытекать из соседнего шпура.Далее необходимо установить следующий инъектор и продолжить процесс инъектирования полости, пустоты или трещины.
При увеличении вязкости растворной смеси срочно промыть насос водой, после чего приготовить новую порцию растворной смеси и продолжать процесс инъектирования.При необходимости удаления инъекторов оставшиеся полости после заполнить растворной смесью «Пенекрит».
|
|
4
|
Очистка оборудования
|
По окончании инъектирования оборудование
промыть водой. Затвердевший и набравший прочность раствор «Скрепа М600
Инъекционная» можно удалить только механическим способом.
|
|
