Закрепление анкеров
Анкерные крепления в гидротехническом
строительстве используются для закрепления анкеров в скважинах, пробуренных в
бетоне при создании системы крепления опалубки в процессе подготовки блоков
бетонирования или в скальных породах при проходке туннелей или шахт различного
назначения и закрепления скальных откосов.
Длина анкеровки
зависит от профиля и диаметра стержня, напряженного состояния бетона в зоне анкеровки (сжатие/растяжение), наличия поперечной арматуры
в зоне анкеровки, фактического напряжения в стержне
относительно его максимального значения и других конструктивных факторов.
Длинна анкеровки и диаметр стержня устанавливается
проектной организацией. Технологическая карта закрепления анкеров с
использованием смеси «Скрепа М600 Инъекционная»
Технологическая карта закрепления анкеров
|
№
|
Наименование операции
|
Выполняемые
действия, требования
|
|
1
|
2
|
3
|
|
1
|
Подготовка шпура
|
Пробурить отверстия в бетоне на расчетную глубину при этом диаметр отверстия должен на 5-7 мм превышать диаметр арматуры. Например, при диаметре арматуры 25 мм диаметр отверстия должен составлять 30-32 мм.
Очистить отверстие от остатков бурения и увлажнить стенки отверстия до полного насыщения бетона водой, затем удалить излишнюю воду продувкой сжатым воздухом или ветошью.
|
|

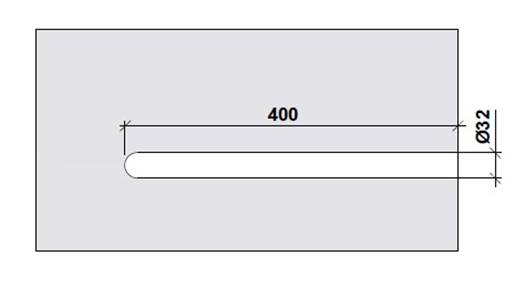

Отверстие в бетоне
|
|
2
|
Приготовление растворной смеси
|
Готовить такой объем растворной смеси, который можно выработать в течении 30-40 минут.
Оптимальная температура воды затворения 20 ± 2 °С. При понижении температуры увеличиваются сроки схватывания растворной смеси, а так же снижается конечная прочность раствора. При повышении температуры сроки схватывания сокращаются.
Для получения растворной смеси на 1 кг сухой смеси требуются 0,18-0,2 л воды.
Оптимальным способом является механическое смешивание низкооборотной дрелью (500-650 об/мин). При ручном смешивании для достижения однородной консистенции необходимо проводить смешивание энергично.
Вначале в воду добавить 3/4 от расчетного количества сухой смеси и перемешивать до получения однородной растворной смеси. Далее добавить оставшуюся 1/4 часть сухой смеси и продолжить смешивание. Растворная смесь изначально имеет высокую вязкость, которая уменьшается по мере смешивания.
Смешивать в течение 5 минут до образования пластичной однородной массы.
Растворную смесь во время использования регулярно перемешивать для сохранения первоначальной консистенции. Повторное добавление воды в растворную смесь не допускается.
|
|
3
|
Установка анкера
|
Наполнить шпур до половины растворной смесью «Скрепа М600 Инъекционная».
Вставить анкер в шпур с усилием. Следить за тем, чтобы на анкере не было следов ржавчины при ее наличии удалить ее.
Излишки растворной смеси удалить. Вытекание растворной смеси из шпура не допускается. Следить за тем, чтобы в течении суток анкер не подвергался механическим воздействиям, что может повлиять на прочность сцепления растворной смеси с анкером.
|
|
3
|

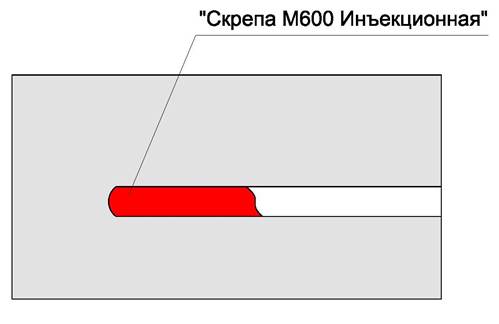

Заполнение полости шпура

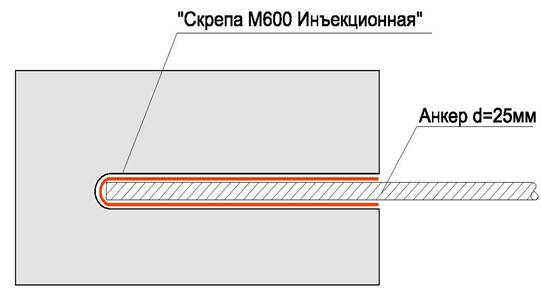

Установка анкера
|
|
4
|
Уход при твердении
|
Места крепления анкеров следует защищать от температур ниже 5 °С в течении 3-х суток. При этом необходимо следить за тем, чтобы места крепления анкеров оставались влажными в течении 3-х суток. Не должно наблюдаться растрескивания. Для увлажнения обработанных поверхностей обычно используют следующие методы: водное распыление или укрытие бетонной поверхности влагонепроницаемой пленкой.
Передовать нагрузку на анкер рекомендуется после 7 суток твердения
|
.
.
